IH型不銹鋼化工離心泵結構圖
時間：2018-3-15 13:34:43來源：http://www.qmkjgz.com作者：弘凌泵閥
【IH型不銹鋼化工離心泵】產品簡介：
IH型不銹鋼化工離心泵是單級單吸懸臂式離心泵，其標記額定性能點和尺寸等效果用國際標準IS02858-1975（E），是一種用以取代F型耐腐蝕泵更新?lián)Q代的節能產品，該系列化工離心泵根據節能型泵的性能、技術要求和試驗方法等而設計，它是我國推廣的節能泵類產品之一。是公司科技人員聯合國內水泵專家選用國內優秀水力模型設計開發。供吸送清水及物理化學性質類似水不含固體顆粒的液體。廣泛用于工農業城市排水、消防供水等。供輸送20℃～105℃的腐蝕性介質或物理、化學性能類似于水的介質。

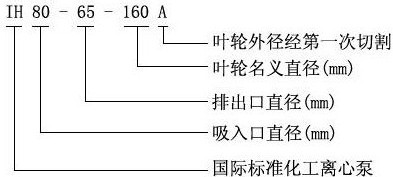

【IH型不銹鋼化工離心泵】型號意義：
【IH型不銹鋼化工離心泵】產品特點：
IH型不銹鋼化工泵具有水利性能布局合理、可靠，體積小，質量輕，抗汽蝕性能好，電耗低，使用檢修方便，工作效率高等優點。IH型單級單吸離心泵為臥式結構，其結構設計基本能滿足所有管道安裝。
【IH型不銹鋼化工離心泵】泵的旋轉方向：
IH型不銹鋼化工泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。
【IH型不銹鋼化工離心泵】性能范圍：
流量Q：6.3～400m3/h 揚程H：5～132m
轉速n：2900、1450r/min 配帶功率：0.55～110KW
進口直徑：50～200mm 高工作壓力：1.6Mpa
IH型化工泵有29個基本型，其中22個雙速（2900、1450r/min）經過A、B兩種型式的葉輪直徑切割變型后，達112個規格。
轉速n：2900、1450r/min 配帶功率：0.55～110KW
進口直徑：50～200mm 高工作壓力：1.6Mpa
IH型化工泵有29個基本型，其中22個雙速（2900、1450r/min）經過A、B兩種型式的葉輪直徑切割變型后，達112個規格。
【IH型不銹鋼化工離心泵】使用條件：
IH型不銹鋼化工泵的高工作設計壓力為1.6兆帕。介質溫度不高于80℃。需要時采用雙端面密封冷卻裝置，可輸送介質溫度為20℃～+280℃。
注：用戶可根據被輸送介質的腐蝕性程度對泵的過流部分主要零件選用不同材料。
注：用戶可根據被輸送介質的腐蝕性程度對泵的過流部分主要零件選用不同材料。
【IH型不銹鋼化工離心泵】泵的軸封型式：
填料密封：泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻，潤滑、清洗用。
機械密封：單端面機械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗磨擦兩端面，同時起冷卻作用。
泵的密封型式采用填料密封或機械密封，由用戶根據需要適用，同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。
IH型化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為20℃～+280℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。
機械密封：單端面機械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗磨擦兩端面，同時起冷卻作用。
泵的密封型式采用填料密封或機械密封，由用戶根據需要適用，同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。
IH型化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為20℃～+280℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。
【IH型不銹鋼化工離心泵】結構特點：
IH型不銹鋼化工泵泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
不銹鋼化工泵的旋轉方向：泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。
不銹鋼化工泵的旋轉方向：泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。
|
1
|
泵體
|
7
|
軸鍵
|
|
2
|
葉輪螺母
|
8
|
填料環
|
|
|
3
|
制動墊母
|
9
|
填料
|
|
|
4
|
密封
|
10
|
填料壓蓋
|
|
|
5
|
葉輪
|
11
|
懸架軸承部件
|
|
|
6
|
泵蓋
|
12
|
軸
|
【IH型不銹鋼化工離心泵】適用范圍：
IH型不銹鋼化工泵適用于化工、化纖、冶金、醫藥、造紙、石油、化工、食品、飲料、釀造等行業。亦可以用于農業排灌。IH型泵用來輸送化學類、腐蝕性液體。供輸送清水或物理及化學性質類似清水的其它液體之用，使用方便可靠。
【IH型不銹鋼化工離心泵】性能參數：
|
型號
|
轉速
|
流量(m3/h)
|
流量(L/S)
|
揚程
(m)
|
效率
(%)
|
軸功率
(Kw)
|
配用功率
|
汽蝕余量
|
重量
(kg)
|
||
|
介質密度
|
|||||||||||
|
1.0
|
1.35
|
1.85
|
|||||||||
|
IH50-32-125
|
2900
|
12.5
|
3.47
|
20
|
51
|
1.33
|
2.2
|
3.0
|
4.0
|
2.0
|
45
|
|
1450
|
6.3
|
1.74
|
5.0
|
45
|
0.19
|
0.55
|
0.55
|
0.55
|
2.0
|
45
|
|
|
IH50-32-160
|
2900
|
12.5
|
3.47
|
32
|
46
|
2.37
|
3.0
|
4.0
|
5.5
|
2.0
|
49
|
|
1450
|
6.3
|
1.74
|
8.0
|
40
|
0.34
|
0.55
|
0.75
|
1.1
|
2.0
|
49
|
|
|
IH50-32-200
|
2900
|
12.5
|
3.47
|
50
|
39
|
4.36
|
5.5
|
7.5
|
11
|
2.0
|
59
|
|
1450
|
6.3
|
1.74
|
12.5
|
33
|
0.65
|
1.1
|
1.1
|
1.5
|
2.0
|
59
|
|
|
IH50-32-250
|
2900
|
12.5
|
3.47
|
80
|
33
|
8.25
|
11
|
15
|
18.5
|
2.0
|
93
|
|
1450
|
6.3
|
1.74
|
20
|
27
|
1.27
|
2.2
|
2.2
|
3.0
|
2.0
|
93
|
|
|
IH65-50-125
|
2900
|
25
|
1.53
|
2.0
|
62
|
2.2
|
3.0
|
4.0
|
5.5
|
2.0
|
47
|
|
1450
|
12.5
|
6.94
|
5.0
|
55
|
0.31
|
0.55
|
0.55
|
0.75
|
2.0
|
47
|
|
|
IH65-50-160
|
2900
|
25
|
2.78
|
32
|
57
|
3.82
|
5.5
|
7.5
|
11
|
2.0
|
53
|
|
1450
|
12.5
|
6.94
|
8.0
|
51
|
0.53
|
0.75
|
1.1
|
1.5
|
2.0
|
53
|
|
|
IH65-40-200
|
2900
|
25
|
2.92
|
50
|
52
|
6.55
|
11
|
11
|
15
|
2.0
|
63
|
|
1450
|
12.5
|
6.94
|
12.5
|
46
|
0.93
|
1.5
|
2.2
|
2.2
|
2.0
|
63
|
|
|
IH65-40-250
|
2900
|
25
|
2.92
|
80
|
46
|
46
|
15
|
3.0
|
30
|
2.0
|
99
|
|
1450
|
12.5
|
6.94
|
20
|
39
|
39
|
2.2
|
37
|
4.0
|
2.0
|
99
|
|
|
IH65-40-315
|
2900
|
25
|
3.06
|
125
|
39
|
39
|
30
|
5.5
|
55
|
2.0
|
116
|
|
1450
|
12.5
|
6.94
|
32.0
|
33
|
33
|
5.5
|
5.5
|
7.5
|
2.0
|
116
|
|
|
IH80-65-125
|
2900
|
50
|
13.9
|
20
|
69
|
3.95
|
5.5
|
7.5
|
11
|
3.0
|
52
|
|
1450
|
25
|
6.94
|
5.0
|
64
|
0.53
|
0.75
|
1.1
|
1.5
|
2.5
|
52
|
|
|
IH80-65-160
|
2900
|
50
|
13.9
|
32
|
67
|
6.5
|
11
|
11
|
15
|
2.3
|
57
|
|
1450
|
25
|
6.94
|
8.0
|
62
|
0.88
|
1.5
|
1.5
|
2.2
|
2.3
|
57
|
|
|
IH80-50-200
|
2900
|
50
|
13.9
|
50
|
63
|
10.8
|
15
|
18.5
|
30
|
2.5
|
65
|
|
1450
|
25
|
6.94
|
12.5
|
54
|
0.83
|
1.1
|
1.5
|
2.2
|
2.0
|
65
|
|
|
IH80-50-250
|
2900
|
50
|
13.9
|
80
|
58
|
18.8
|
30
|
37
|
45
|
2.5
|
103
|
|
1450
|
25
|
6.94
|
20
|
52
|
2.62
|
4.0
|
5.5
|
7.5
|
2.0
|
103
|
|
|
IH80-50-315
|
2900
|
50
|
13.9
|
125
|
52
|
32.73
|
45
|
55
|
75
|
2.0
|
121
|
|
1450
|
25
|
6.94
|
32
|
48
|
4.54
|
7.5
|
7.5
|
11
|
2.0
|
121
|
|
|
IH100-80-125
|
2900
|
100
|
27.8
|
20
|
73
|
7.47
|
11
|
15
|
18.5
|
4.5
|
57
|
|
1450
|
50
|
13.9
|
5.0
|
68
|
1.0
|
1.5
|
2.2
|
3.0
|
3.5
|
57
|
|
|
IH100-80-160
|
2900
|
100
|
27.8
|
32
|
73
|
11.9
|
15
|
22
|
30
|
4.3
|
87
|
|
1450
|
50
|
13.9
|
8.0
|
69
|
1.58
|
2.2
|
3.0
|
4.0
|
3.4
|
87
|
|
|
IH100-65-200
|
2900
|
100
|
27.8
|
50
|
72
|
18.9
|
30
|
37
|
45
|
3.9
|
96
|
|
1450
|
50
|
13.9
|
12.5
|
68
|
2.5
|
3.0
|
4.0
|
5.5
|
2.5
|
96
|
|
|
IH100-65-250
|
2900
|
100
|
27.8
|
80
|
68
|
32.0
|
45
|
55
|
75
|
3.6
|
115
|
|
1450
|
50
|
13.9
|
20
|
63
|
4.3
|
5.5
|
7.5
|
11
|
2.5
|
115
|
|
|
IH100-65-315
|
2900
|
100
|
55.6
|
125
|
62
|
54.9
|
75
|
90
|
132
|
3.2
|
166
|
|
1450
|
50
|
27.8
|
32
|
58
|
7.5
|
11
|
15
|
18.5
|
2.0
|
166
|
|
|
IH125-100-200
|
2900
|
200
|
55.6
|
50
|
77
|
35.4
|
45
|
55
|
90
|
5.0
|
99
|
|
1450
|
100
|
27.8
|
12.5
|
73
|
4.66
|
7.5
|
11
|
15
|
2.9
|
99
|
|
|
IH125-100-250
|
2900
|
200
|
55.6
|
80
|
75
|
58.1
|
11
|
110
|
132
|
4.5
|
151
|
|
1450
|
100
|
27.8
|
20
|
72
|
7.56
|
132
|
15
|
18.5
|
2.3
|
151
|
|
|
IH125-100-315
|
2900
|
200
|
55.6
|
125
|
72
|
94.56
|
18.5
|
160
|
220
|
4.5
|
166
|
|
1450
|
100
|
27.8
|
32
|
65
|
13.41
|
18.5
|
22
|
30
|
2.8
|
166
|
|
|
IH125-100-400
|
1450
|
100
|
27.8
|
50
|
55
|
14.74
|
18.5
|
30
|
37
|
2.5
|
211
|
|
IH150-125-250
|
1450
|
200
|
55.6
|
20
|
77
|
14.1
|
30
|
30
|
37
|
2.5
|
165
|
|
IH150-125-315
|
1450
|
200
|
55.6
|
32
|
75
|
23.2
|
30
|
37
|
55
|
2.8
|
196
|
|
IH150-125-400
|
1450
|
200
|
55.6
|
50
|
70
|
38.9
|
55
|
75
|
90
|
2.8
|
238
|
|
IH200-150-250
|
1450
|
400
|
111.1
|
20
|
77
|
28.3
|
37
|
55
|
75
|
2.5
|
195
|
|
IH200-150-315
|
1450
|
400
|
111
|
32
|
79
|
44.1
|
55
|
75
|
110
|
4.0
|
269
|
|
IH200-150-400
|
1450
|
400
|
111
|
50
|
78
|
39.8
|
90
|
132
|
160
|
3.5
|
290
|

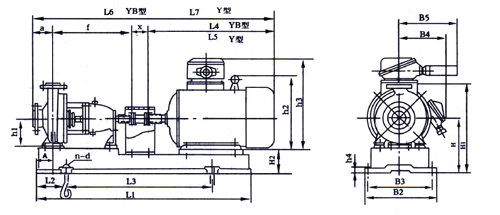

【IH型不銹鋼化工離心泵】外形尺寸圖：
|
