GW管道式高效無堵塞排污泵結構圖
時間:2018-3-14 16:20:58來源:http://www.qmkjgz.com作者:弘凌泵閥
GW管道式高效無堵塞排污泵為立式單吸單級離心排泵,進出口中心線在同一水平線上,進出口法蘭相同,故安裝拆卸十分方便,占地面積小,可像閥門一樣安裝在管路的任何位置上。泵與電機直聯同軸,屬機電一體化產品,結構緊湊,性能穩定。采用大流道抗堵塞水力部件設計,大大提高污物通過能力,能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。設計合理,配套電機合理,效率高,節能效果顯著。械密封采用硬質耐磨碳化鎢,具有耐用、耐磨等特點,可以使泵安全連續運行8000小時以上。水力性能先進,整機效率高,運轉噪音低。在電機風葉端加上防護罩,整機可置于室外工作,無需機房,可節省大量基建費用。在使用揚程范圍內使用,保證電機無過載。

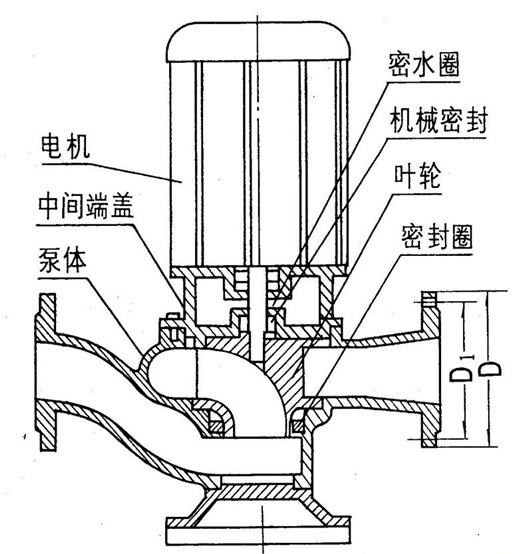

GW管道式高效無堵塞排污泵結構圖
GW管道式高效無堵塞排污泵結構說明
GW型系列無堵塞單級管道排污泵系進出口在同一水平線上,且規格相同,立式結構,占地面積小,電機與泵同軸,設有安裝底盤,便于安裝穩固,葉輪采用單(雙)流道,具有良好的通過性能。
GW管道式高效無堵塞排污泵性能參數
型號 | 揚程 | 規格 | 流量 | 性質 |
功率 (KW) |
轉速 (r/min) |
電壓 (V) |
||
口徑 (mm) |
流量 (m3/h) |
揚程 (m) |
|||||||
25-8-22
|
25 | 8 | 22 | 1.1 | 2900 | 380 | |||
32-10-15
|
32 | 10 | 15 | 1.5 | 2900 | 〃 | |||
40-15-30
|
40 | 15 | 30 | 2.2 | 1900 | 〃 | |||
50-20-7
|
50 | 20 | 7 | 0.75 | 1450 | 〃 | |||
50-20-15
|
50 | 20 | 15 | 1.5 | 2900 | 〃 | |||
50-15-25
|
50 | 15 | 25 | 2.2 | 2900 | 〃 | |||
50-18-30
|
50 | 18 | 30 | 3 | 2900 | 〃 | |||
65-25-15
|
65 | 25 | 15 | 2.2 | 2900 | 〃 | |||
65-25-30
|
65 | 25 | 30 | 4 | 2900 | 〃 | |||
80-40-7
|
80 | 40 | 7 | 2.2 | 1450 | 〃 | |||
80-40-15
|
80 | 40 | 15 | 4 | 2900 | 〃 | |||
80-65-25
|
80 | 65 | 25 | 7.5 | 2900 | 〃 | |||
100-85-10
|
100 | 85 | 10 | 4 | 1450 | 〃 | |||
100-100-15
|
100 | 100 | 15 | 7.5 | 1450 | 〃 | |||
100-85-20
|
100 | 85 | 20 | 7.5 | 1450 | 〃 | |||
100-100-25
|
100 | 100 | 25 | 11 | 1450 | 〃 | |||
100-100-35
|
100 | 100 | 35 | 15 | 1450 | 〃 | |||
125-115-15
|
125 | 115 | 15 | 15 | 1450 | 〃 | |||
150-180-15
|
150 | 180 | 15 | 15 | 1450 | 〃 | |||
150-180-20
|
150 | 180 | 20 | 18.5 | 1450 | 〃 | |||
150-180-30
|
150 | 180 | 30 | 22 | 1450 | 〃 | |||
150-180-35
|
150 | 180 | 35 | 30 | 1450 | 〃 | |||
200-300-10
|
200 | 300 | 10 | 11 | 980 | 〃 | |||
200-300-15
|
200 | 300 | 15 | 22 | 1450 | 〃 | |||
200-300-20
|
200 | 300 | 20 | 30 | 1450 | 〃 | |||
200-300-25
|
200 | 300 | 25 | 37 | 1450 | 〃 | |||
250-600-10
|
250 | 600 | 10 | 30 | 980 | 〃 | |||
250-600-12
|
250 | 600 | 12 | 37 | 1450 | 〃 | |||
250-600-15
|
250 | 600 | 15 | 45 | 1450 | 〃 | |||
250-600-20
|
250 | 600 | 20 | 55 | 1450 | 〃 | |||
250-600-25
|
250 | 600 | 25 | 75 | 1450 | 〃 | |||
300-800-12
|
300 | 800 | 12 | 45 | 980 | 〃 | |||
300-480-15
|
300 | 480 | 15 | 45 | 1450 | 〃 | |||
300-600-20
|
300 | 600 | 20 | 55 | 1450 | 〃 | |||
300-800-20
|
300 | 800 | 20 | 20 | 1450 | 〃 |
