液體沖葉輪兩側進入泵體的泵叫雙吸泵。液體加給雙吸泵的軸向推力小。生產能力大的泵多為雙吸泵。S型單級雙吸離心泵主要適用于自來水廠、空調循環用水、建筑供水、灌溉、排水泵站、電站、工業供水系統、消防系統、船舶工業等輸送液體的場合。

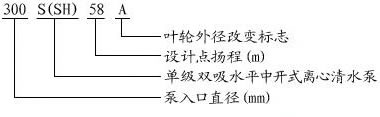

單級雙吸離心泵型號意義:

S系列泵的運行數據

泵出口直徑 DN 80~800mm

流 量 Q ≤11600m3/h

揚 程 H ≤200m

工作溫度 T ≤105℃

 固體顆粒 ≤80mg/L

工作許用壓力 ≤25

許用試驗壓力 ≤37.5

單級雙吸離心泵結構特點

1. 結構緊湊 外形美觀，穩定性好，便于安裝。

2. 運行平穩 優化設計的雙吸葉輪使軸向力減小到低限度，且有優異水力性能的葉型，并經精密鑄造，泵殼內表面及葉輪表面極其光華具有顯著的抗汽蝕性能和高效率。

3. 軸 承 選用SKF及NSK軸承保證運行平穩，噪音低，使用壽命長。

4. 軸 封 選用BURGMANN機械密封或填料密封。能保證8000小時運行無泄漏。

5. 安裝形式 裝配時不需調整，可根據現場使用條件。分立式或臥式安裝。

6. 加裝自吸裝置，可實現自動吸水，即不需安裝底閥，不需真空泵，不需倒灌，泵可以啟動。

應用范圍：

泵的零件用不銹鋼板壓制，經激光焊接而成，并有多種牌號的不銹鋼可供選用，因而SLG型泵的用途十分廣泛，主要適用于輸送各種潔凈水及輕腐蝕液體，可用于 住宅供水及增壓工業鍋爐給水　 空調系統循環體會水　 水處理和反滲透系統　 食品工業、醫藥工業用水

單級雙吸離心泵工作條件：

流量范圍：0.8m3/h~120 m3/h；

揚程范圍：5.6m~330m；

溫度范圍：-20℃~120℃；

輸送液體種類：各種清潔水及輕腐蝕液體；

泵腔承壓：≤4.0MPa。
