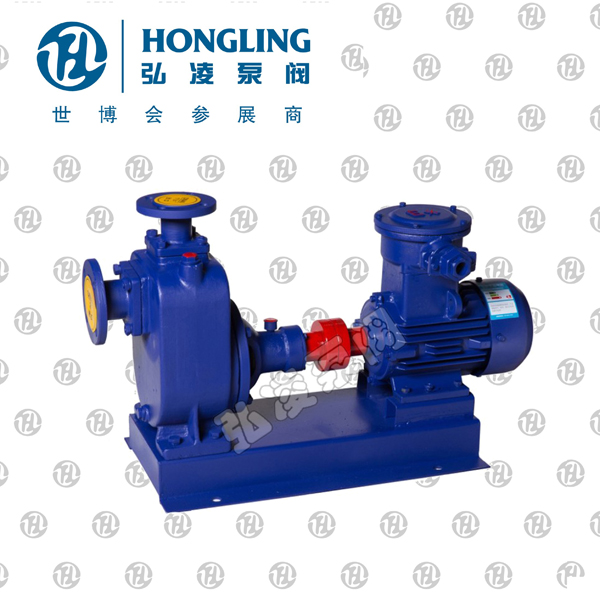

CYZ自吸式離心油泵
CYZ自吸式離心油泵產品概述:
本單位生產的自吸式油泵是根據國內外有關技術資料經消化、吸收、改進后研制而成的新泵類產品，該泵適用于石油行業、陸地油庫、油罐車的理想產品，并適合于作船用貨油泵、艙底泵和壓載泵及機器冷卻水循環等，分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水，介質溫度-20℃～80℃，如輸送化工液體可改用耐腐蝕機械密封。
CYZ自吸式離心油泵主要特點：
1、自吸式油泵屬自吸式離心泵，它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長具有較強的自吸能力等優點。管路中不需底閥，工作前只需保證泵體內儲有定量引油即可。用于油輪或輸水船舶上時，可兼作掃艙泵，掃艙效果良好。
2、是選用優質材料精制而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。

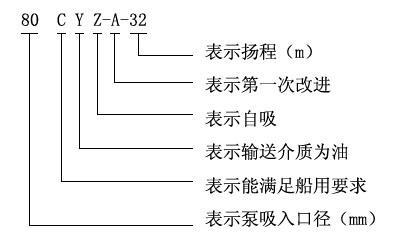

CYZ自吸式離心油泵型號意義:
CYZ自吸式離心油泵性能參數表：
|
型 號 |
流量 |
揚程 |
轉速 |
效率 |
電機功率 |
口徑（入）出 |
||
|
（m3/h） |
(l/s) |
吸入 |
排出 |
|||||
|
25cyz-a-20 |
3.2 |
0.9 |
20 |
6.5 |
2900 |
0.75 |
25 |
25 |
|
25cyz-a-32 |
3.2 |
0.9 |
32 |
6.5 |
2900 |
1.1 |
25 |
25 |
|
40cyz-a-20 |
6.3 |
1.8 |
20 |
6.5 |
2900 |
1.1 |
40 |
32 |
|
40cyz-a-40 |
10 |
2.8 |
40 |
6.5 |
2900 |
4 |
50 |
40 |
|
50cyz-a-12 |
15 |
4.2 |
12 |
6.5 |
2900 |
1.6 |
50 |
50 |
|
50cyz-a-20 |
18 |
5 |
20 |
6.5 |
2900 |
2.2 |
50 |
50 |
|
50cyz-a-35 |
14 |
3.9 |
35 |
6.5 |
2900 |
4 |
50 |
50 |
|
50cyz-a-40 |
10 |
2.8 |
40 |
6.5 |
2900 |
4 |
50 |
50 |
|
50cyz-a-50 |
12.5 |
3.5 |
50 |
6.5 |
2900 |
5.5 |
50 |
50 |
|
50cyz-a-60 |
15 |
4.2 |
60 |
6.5 |
2900 |
7.5 |
50 |
50 |
|
50cyz-a-75 |
20 |
5.6 |
75 |
6.5 |
2900 |
11 |
50 |
50 |
|
65cyz-a-15 |
30 |
8.3 |
15 |
6.5 |
2900 |
3 |
65 |
50 |
|
635cyz-a-32 |
25 |
6.9 |
32 |
6.5 |
2900 |
5.5 |
65 |
50 |
|
80cyz-a-13 |
35 |
9.7 |
13 |
6 |
2900 |
3 |
80 |
65 |
|
80cyz-a-17 |
43 |
12 |
17 |
6 |
2900 |
4 |
80 |
65 |
|
80cyz-a-22 |
40 |
11.1 |
22 |
6 |
2900 |
5.5 |
80 |
65 |
|
80cyz-a-25 |
50 |
13.9 |
25 |
6 |
2900 |
7.5 |
80 |
80 |
|
80cyz-a-32 |
50 |
13.9 |
25 |
6 |
2900 |
7.5 |
80 |
80 |
|
80cyz-a-55 |
60 |
16.7 |
55 |
6 |
2900 |
18.5 |
80 |
80 |
|
80cyz-a-70 |
60 |
16.7 |
70 |
6 |
2900 |
22 |
80 |
80 |
|
100cyz-a-20 |
100 |
27.8 |
20 |
6 |
2900 |
11 |
100 |
80 |
|
100cyz-a-40 |
100 |
27.8 |
40 |
6 |
2900 |
22 |
100 |
100 |
|
100cyz-a-40a |
100 |
27.8 |
40 |
6 |
1450 |
22 |
100 |
100 |
|
100cyz-a-65 |
100 |
27.8 |
65 |
6 |
2900 |
30 |
100 |
100 |
|
100cyz-a-75 |
70 |
19.4 |
75 |
6 |
2900 |
30 |
100 |
100 |
|
150cyz-a-45 |
170 |
47.2 |
45 |
5 |
2900 |
37 |
150 |
100 |
|
150cyz-a-55 |
170 |
47.2 |
55 |
5 |
2900 |
45 |
150 |
100 |
|
150cyz-a-65 |
170 |
47.2 |
65 |
5 |
2900 |
55 |
150 |
100 |
|
150cyz-a-80 |
160 |
44.4 |
80 |
5 |
2900 |
55 |
150 |
100 |
|
200cyz-a-63 |
280 |
77.8 |
63 |
5 |
1450 |
90 |
200 |
150 |
|
250cyz-a-50 |
400 |
111.1 |
50 |
5 |
1450 |
90 |
250 |
200 |
|
300cyz-a-50 |
500 |
138.9 |
50 |
5 |
1450 |
110 |
300 |
250 |
CYZ自吸式離心油泵使用
(一).起動前的準備及檢查工作：
1.CYZ-A型自吸式油泵，根據泵的工作運轉狀況，分別采用優質鈣基黃油和10號機油進行潤滑，如果采用黃油潤滑的泵應定期向軸承箱內加注黃油，采用機油潤滑的泵，如果油位不足，則加足
之。
2.檢查CYZ-A型自吸式離心油泵殼內的儲液是否高于葉輪的上邊緣，如若不足，可以從泵殼上的加液口處直接向泵體
內注入儲液，不應在儲液不足的情況下啟動運轉，泵則不能正常工作，且易損壞機械密封。
3.檢查CYZ-A型自吸式離心油泵的轉動部件是否有卡住磕碰現象。
4.檢查CYZ-A型自吸式離心油泵體底腳及各聯結處螺母有無松動現象。
5.檢查CYZ-A型自吸式離心油泵軸與電動機主軸的同軸度或平行度。
6.檢查CYZ-A型自吸式離心油泵進口管路是否漏氣，如有漏氣，必須設法排除。
7.打開吸入管路的閥門，稍開（不要全開）出口控制閥。
(二).停泵
1.首先必須關閉吐出管路上的閘閥。
2.使泵停止轉動。
3.在寒冷季節，應將泵體內的儲液和軸承體冷卻室內的水放空，以防凍裂機件。
故障原因及解決方法：
|
故障形式 |
產生原因 |
排除方法 |
|
自吸式離心油泵不出油 |
1.泵殼內未加儲液或儲液不足 |
1.加足儲液 |
|
自吸式油泵雜音和振動較大 |
1.底腳不穩 |
1.加固 |
|
自吸式油泵出油量不足 |
1.葉輪流道與吸入管被堵塞 |
1.排除堵塞物 |
|
自吸式油泵軸功率 |
1.流量過大 |
1.升高出口壓力 |
